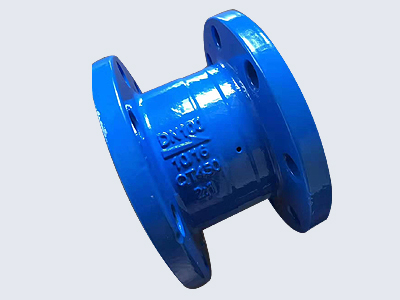

Y43X比例式减压阀
Y43X比例式减压阀特点：外形美观，质量可靠，比例准确，工作平稳，既减动压也减静压。该阀利用阀体内部活塞两端不同载面积产生的压力差，改变阀后的压力，达到减压目的。减压阀的减压比例是：（2：1）--（3：1）--（4：1）--（3：2）--（5：2）等，亦可根据用户的要求设计比例的减压阀。
阀前压力大于阀后压力，推动后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。
Y43X比例式减压阀主要技术参数：
|
型号 |
公称压力PN（MPa） |
公称通径DN（MM） |
L |
|
Y43X-10T（B型） |
1.0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
||
|
Y43X-16T |
1.6 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
Y43X比例式减压阀主要外形尺寸：
|
公称通径DN（MM） |
尺寸（MM） |
||
|
C |
L |
D |
|
|
15 |
1/2" |
80 |
50 |
|
20 |
3/4" |
80 |
50 |
|
25 |
1" |
90 |
54 |
|
32 |
1 1/4" |
100 |
60 |
|
40 |
1 1/2" |
110 |
68 |
|
50 |
2" |
120 |
80 |
