沟槽橡胶瓣止回阀

沟槽橡胶瓣止回阀-铸铁沟槽式止回阀-沟槽立式橡胶瓣止回阀
沟槽橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，H84X橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。

沟槽橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。此阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。沟槽橡胶瓣止回阀的封圈采用倾斜设计,关闭时 间短,可减小水锤压力。阀瓣采用于腈耐油橡胶与钢板经高温压制而成,耐冲刷,密封性能好。

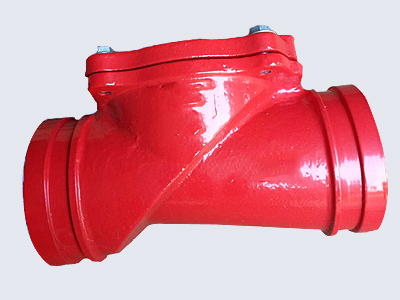

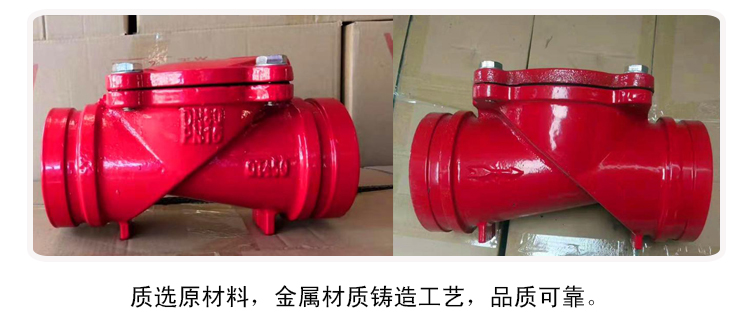

<strong>沟槽立式橡胶瓣止回阀</strong>
<strong>沟槽立式橡胶瓣止回阀</strong>
沟槽橡胶瓣止回阀具有安装快速,简易,安全,可靠,不受安装场地限制,便于管道与阀门的维修保养,有隔振隔音与相应的角度范围内有克服管道连 接不同轴而产生仿差,解决温差所产生热胀冷缩等优点。广泛应用于输送流体管道的给排水,消防,空调,燃气,石油,化工,水处理,市政,造船等管道工程作为控制流体作用。

沟槽橡胶瓣止回阀H84X-16Q主要技术参数


公称压力

1.OMPa

1.6MPa

2.5MPa

试验压力

壳体强度

1.5MPa

2.4MPa

3.75MPa

密封性能

1.1MPa

1.76MPa

2.75MPa

阀体材质

灰铸铁HT200,球墨铸铁QT450

密封面材质

乙腈橡胶

工作温度

≤80℃

沟槽橡胶瓣止回阀H84X-16Q主要零件材料

产品类型

材质

阀体

阀盖

阀板

灰铸铁

HT200

HT200

整体包胶

球墨铸铁

QT450

QT450

整体包胶

沟槽橡胶瓣止回阀H84X-16Q主要外形尺寸

公称通径

L

H

D

A1

B1

C

DN50

210

130

57/60

14.5

9.5

2.2

DN65

220

145

76

14.5

9.5

2.2

DN80

238

150

89

14.5

9.5

2.2

DN98

287

175

108/114

16

9.5

2.2

DN125

303

205

133/140

16

9.5

2.2

DN150

332

225

159/165/168

16

9.5

2.2

DN200

400

300

219

19

13

2.5

DN250



273

19

13

2.5

DN300



325

19

13

3.3

DN350

/

/

377

25

13

3.3

DN400

/

/

426

25

13

5.5

DN450

/

/

480

25

13

5.5

DN500

/

/

530

25

13

5.5

DN600

/

/

630

25

13

5.5
